系统概念
W-bus 智能建筑控制的系统概念
W-bus 智能建筑控制系统(以下简称：W-bus 系统)采用CAN总线标准，CAN采取汽车协议标准，多主多从，独立运作通讯。
W-bus 系统中受控的负载直接与控制系统的驱动器相连，所有传感器(如：智能面板、移动感应器、光亮传感器)和驱动器(如：开关驱动器、窗帘驱动器)都是通过一种通信介质(如：W-bus总线)相互连接在一起。当一个智能面板的按钮被按下时，它通过通信介质W-bus总线向设定的驱动器以电信号的形式发出一个指令，驱动器收到电信号后经过内置CPU进行信息处理然后在驱动负载。实现相应的功能。
这意味着在系统不作任何改动的情况下通过编程实现功能的灵活多变。

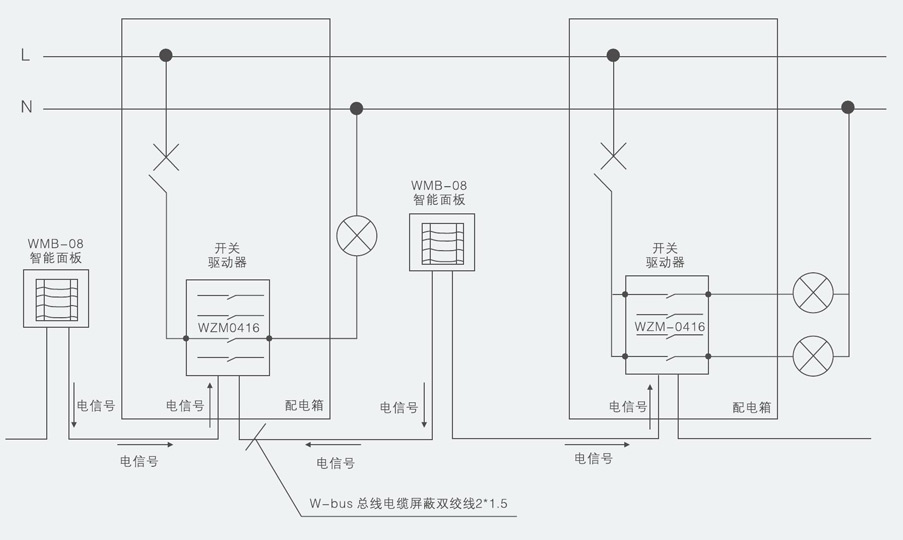

W-bus 系统工作原理示意图：

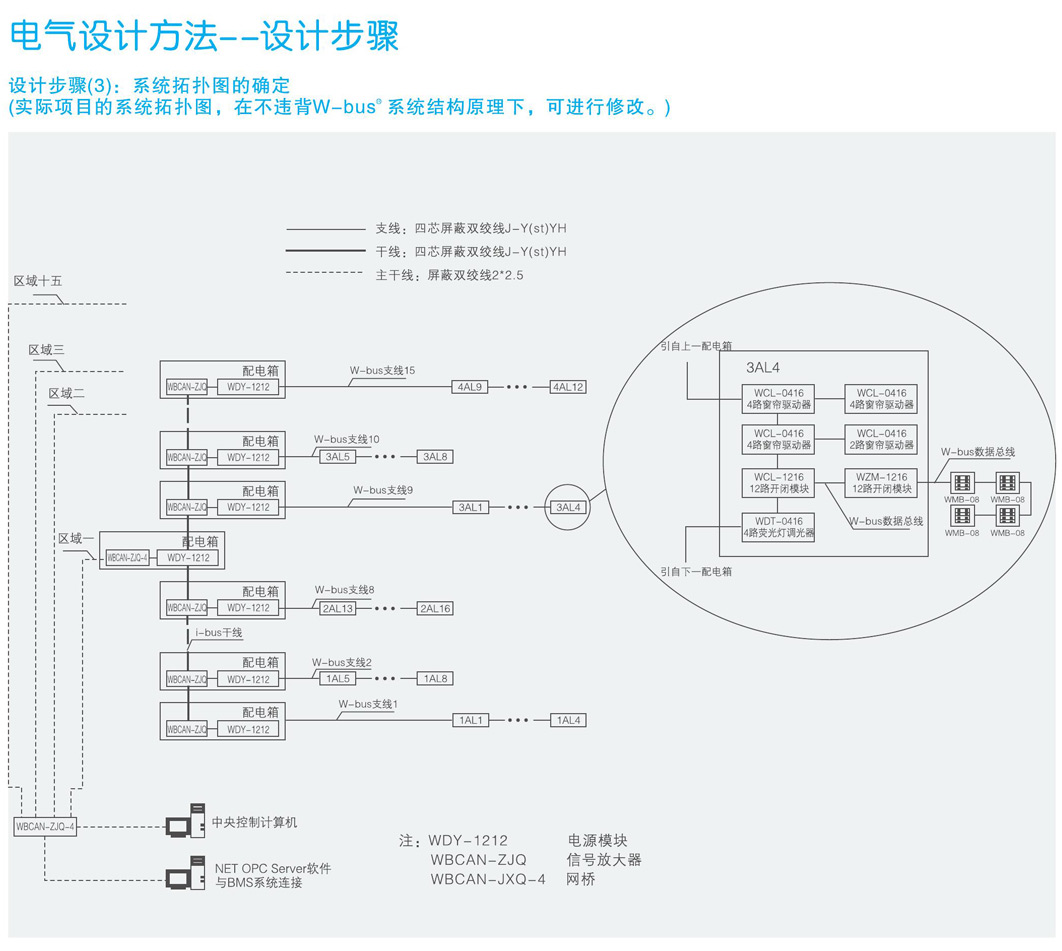

系统拓扑结构图说明：
① 系统共划分为区域、干线、支线，每条支线和干线上配备一个640mA的电源供应器WDY-1212。
② 每条支线的元件不超过64个，设计时留出一定余量便于将来系统的扩容或调整，当支线上配备320mA或160mA的电源供应器时，支线元件的数量相应减少。
③ 每条支线通过信号放大器WBCAN-ZJQ连接在网桥WBCAN-JXQ-4上。
④ 网桥WBCAN-JXQ-4通过W-bus总线，与中央控制计算机连接，主干线采用屏蔽双绞线2*2.5。
⑤ 各个配电箱内分别分散安装各种驱动器，用于驱动灯光、电动窗帘等，驱动器采用标准DIN导轨安装方式，每个驱动器均为标准模数化的模块。
⑥ 现场安装有各种智能面板或移动感应器，采用国标86盒或VDE德标80盒安装。
功能说明：
① W-bus 系统可通过中控图形化界面对整个办公楼的灯光、遮阳、空调进行集中监视及控制，方便系统的维护和节能管理同时还可监视每个楼层配电箱主断路器是否跳闸以及浪涌保护器状态，从而更高效的管理维护。
② 带电流检测的开关驱动器可检测重要区域(例：应急照明回路、景观照明、航空照明、楼梯广告灯、信息指示灯)，检测回路是否损坏，并通过中控电脑进行报警，并显示故障的具体位置。
③ 通过办公区域的智能面板对办公区域的灯光、空调、幕布进行手动和场景控制，同时，也可作为备用，避免完全集中式管理的弊端，使用更方便和更安全。
④ 通过定时应用单元和光感，可对公共区域及景观照明进行自动和节能控制，当傍晚自然光线变暗时，可自动将景观照明打开；夜间10点左右，关闭部分照明；早晨当自然光线变亮时，将剩余景观灯关闭。兼顾景观照明效果的同时，实现了其自动和节能的管理目的。

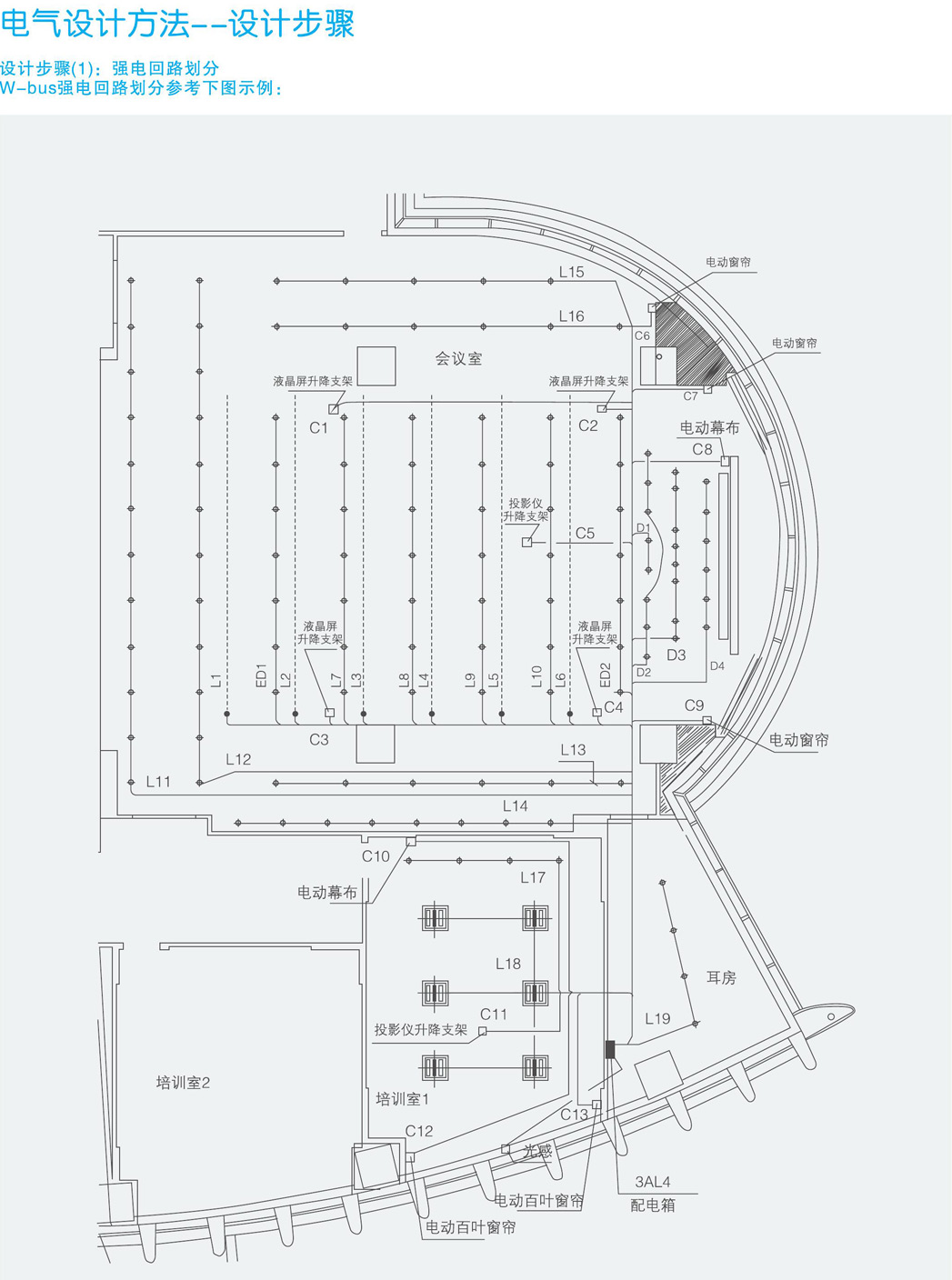

回路划分说明：

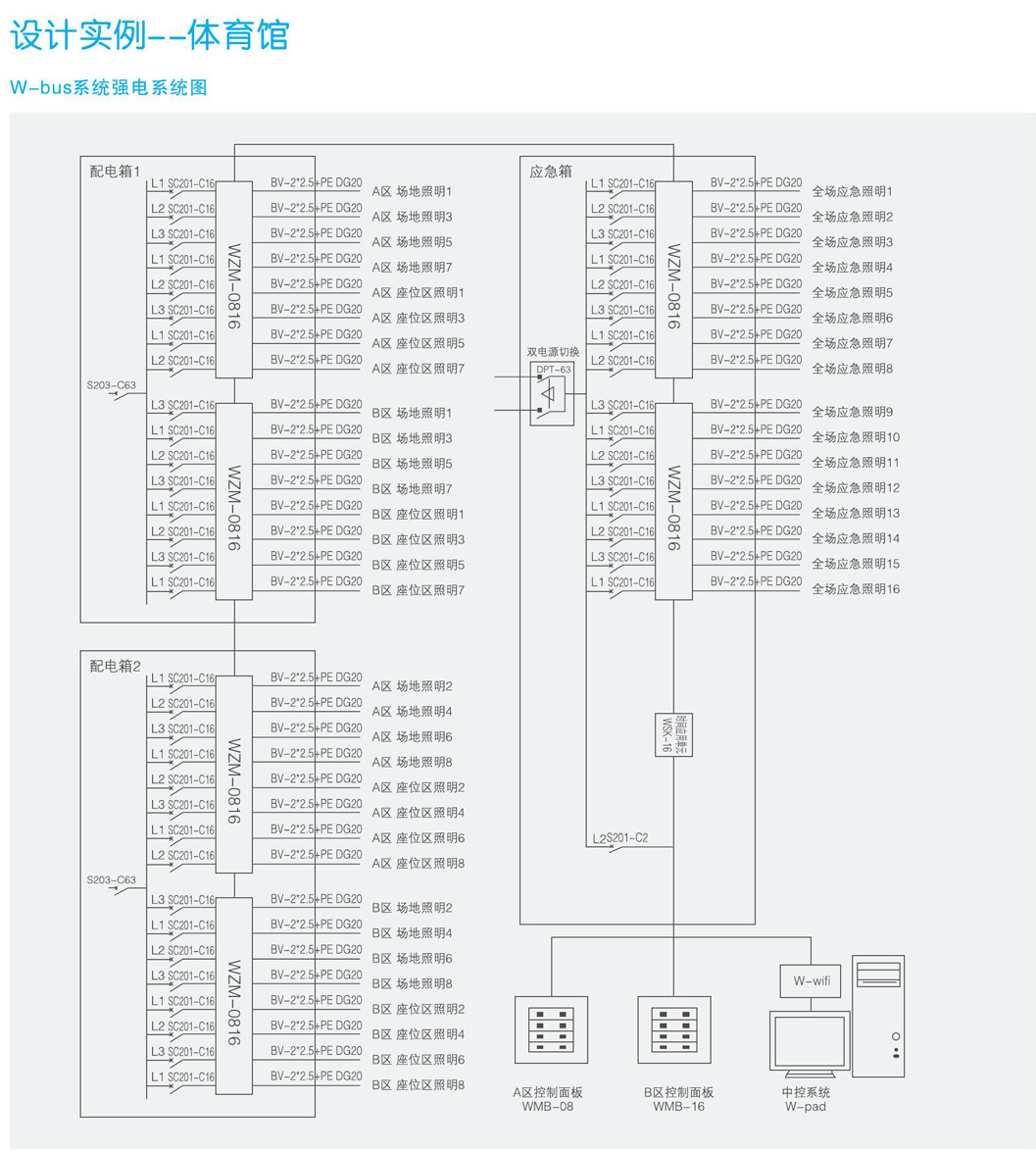

功能说明：
为了避免因供电设备故障引起的相邻照明回路同时掉电，建议将相邻的两个照明回路划分到不同的配电箱中。

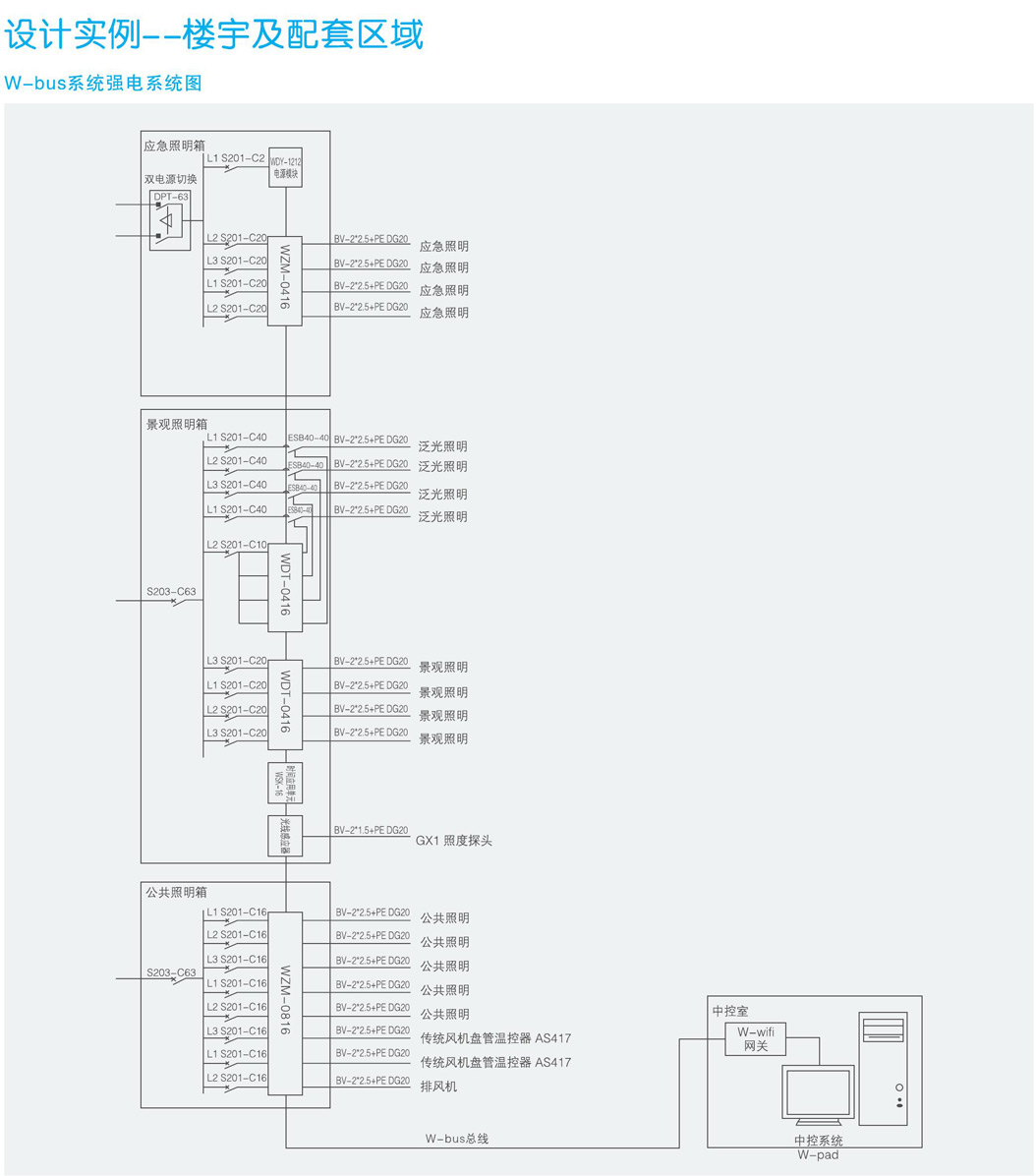

① W-bus系统可通过电脑图形化界面对体育馆的灯光进行集中监视和控制各种场景(例：比赛场景、演出场景、训练场景、转播场景、打扫场景等)。各场景之间可随时相互切换，控制方便。
② 也可通过智能面板对灯光进行手动控制作为备用。
③ 通过定时器可对公共通道 及泛光照明进行定时开关。
④ 使用计时计次单元，可对照明回路进行开灯时间和开关次数的统计，方便设置维保计划。

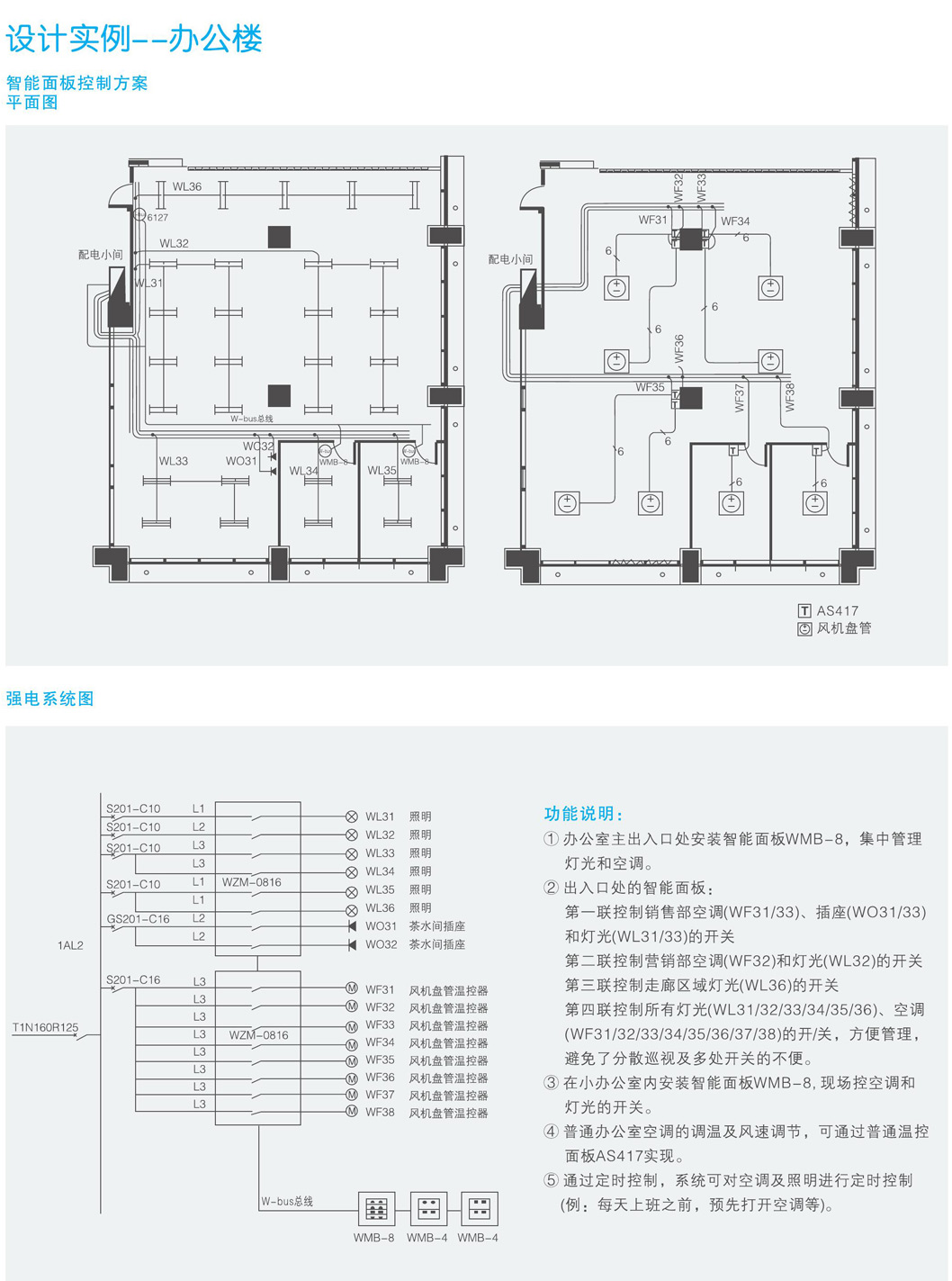

功能说明：

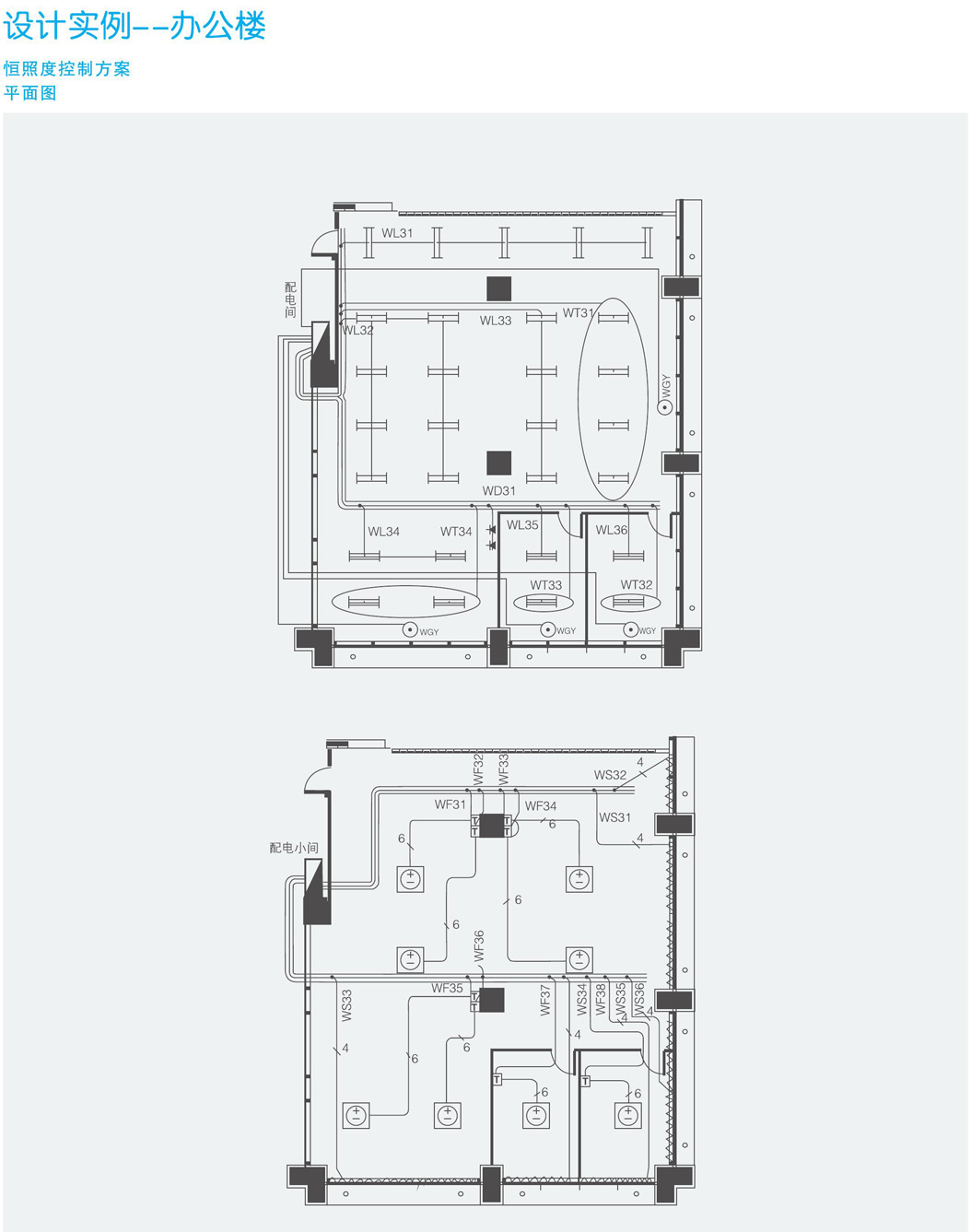

① 各个区域可通过吸顶式光亮感应器，通过调节灯光亮度及电动窗帘升降、角度，实现室内的恒照度控制功能。
② 通过定时器控制，系统可对照明进行定时控制(上班08:00-17:00自动启动恒照度控制模式，使室内保持在设定亮度值，下班后自动关闭光亮度感应器，同时关闭办公室内照明)。
③ 空调的调温及风速的调节，可通过普通风机盘管温控器实现。

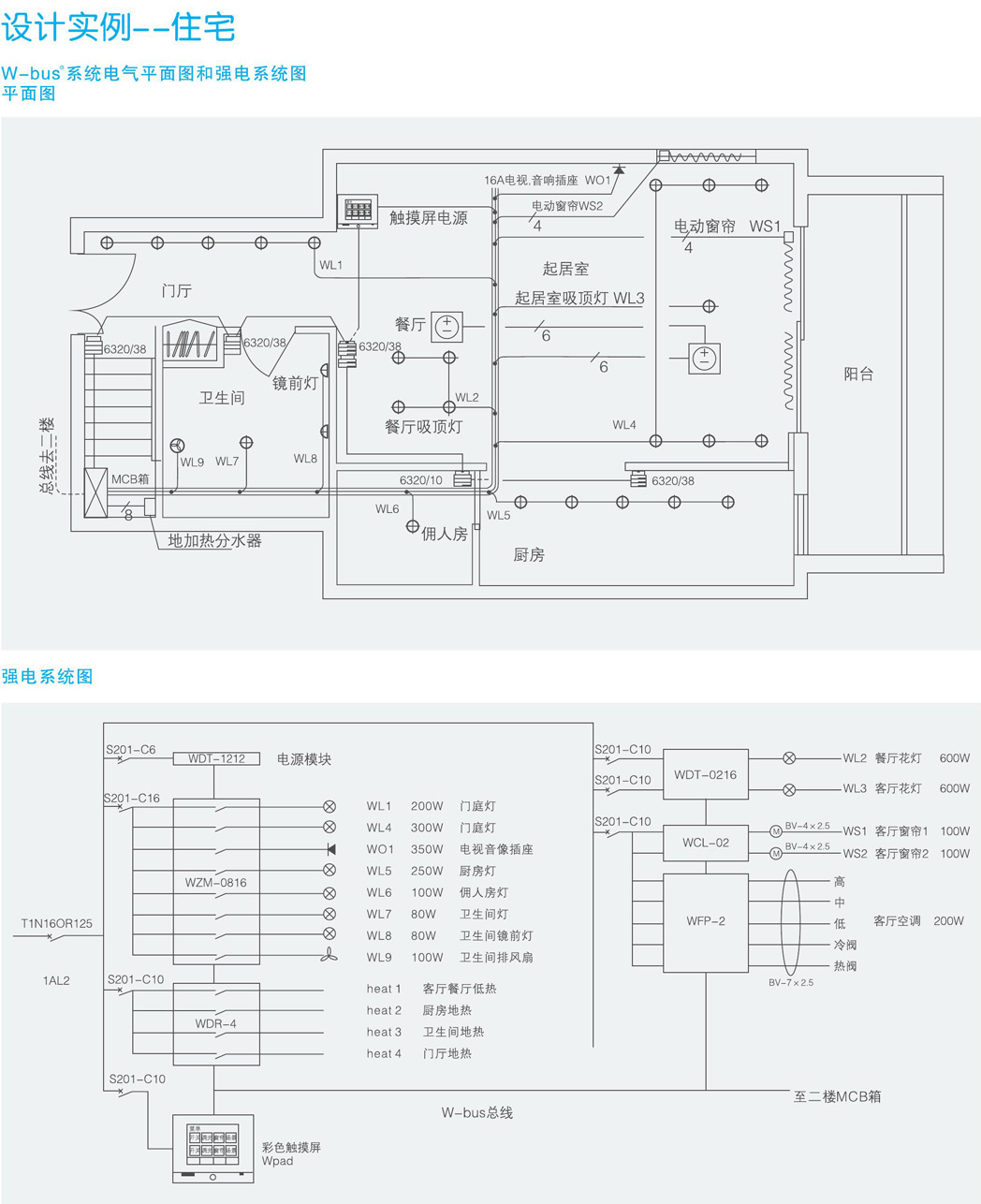

电气设计方法--住宅
功能说明：
① 主人回家前，可通过手机远程打开起居室空调，开关上电动门，这样回家后，便可马上享受夏日里的冰凉。
② 安装在起居室中控触摸屏，可对整个住宅的灯光、窗帘、门窗、空调和地热设备进行集中监视控制。
③ 家里每个功能区的灯光、空调和窗帘均可在本区域的同一个智能面板上进行控制，在追求智能系统的功能时，也兼顾到家中智能面板的风格、色彩统一协调。带温控功能的智能面板还具有阀门自清洗、防霜冻功能，防止水暖式地加热水管内形成水垢，以及避免冬天无人使用时水管温度过低结冰。
④ 楼梯和走道的灯光控制可设定为沿线路开启(例：按一下二楼主卧室的面板开关，即可将过道、楼梯至底楼路线上的灯开启)。也可安装人体感应器，做到有人走过自动开灯，无人自动关灯。
⑤ 主人房的智能面板可对儿童房和书房的灯光、窗帘、电视和电脑插座，实现强行关闭锁死控制。方便对小孩作有效的强制管理。房间内的电动窗帘也可设置成定时控制(例：布帘定时在早晨/点自动打开，纱窗帘保持闭合，阳光透进来将主人从睡梦中缓缓唤醒)。
⑥ W-bus 系统的智能面板和中控触摸屏，可实现一键式多功能场景控制(例：阅读场景、休息场景、看电视场景和总开/总关功能等)。轻松解决因灯光回路繁多所造成的不方便控制等问题。还可设置度假或出差模式：系统自动模仿家中有人的情景：定时开关客厅的灯光及窗帘，提高住宅的安全性。

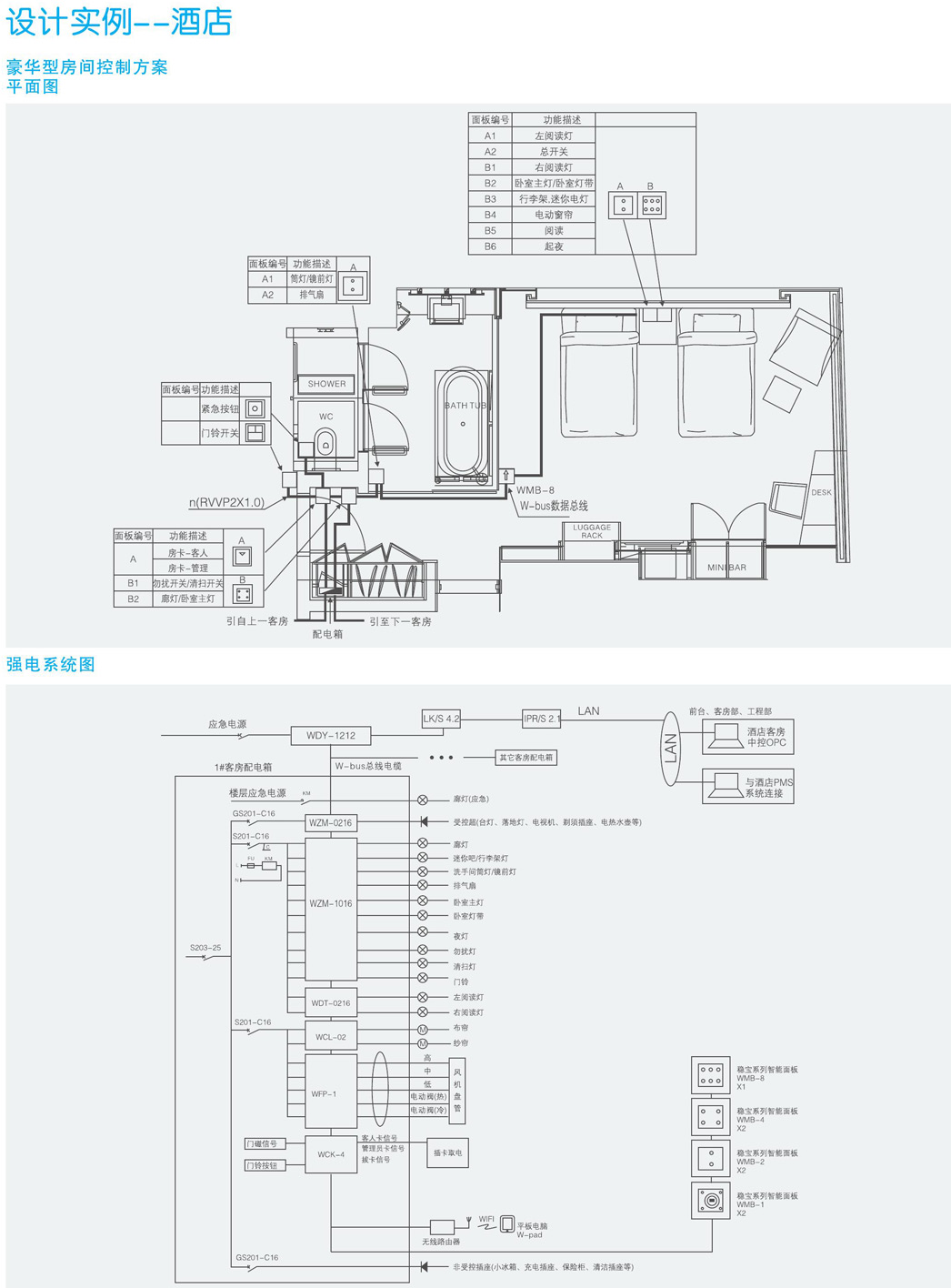

设计实例--酒店
功能说明：
① 基本功能：照明开关、空调本地控制、空调联网控制、电动窗帘、插座控制、房态监视。
② 扩展功能：酒店电视控制、背景音乐系统、电话系统、手机/平板电脑控制。可取消插卡取电面板，通过人体感应来判断房间是否被占用；听力障碍者提示功能。
③ 请勿打扰与请清扫、门铃互锁。
④ 实现与插卡取电(智能门锁)联动，根据管理员卡和客人卡实现各种不同的场景联动。
⑤ 智能温控面板可实现对风机盘管的本地控制，及被中控系统远程遥控，稳宝智能控制面板可实现复杂的场景组合控制。按钮指示灯可设置多种显示方式，可准确反馈现场的控制状态。智能控制面板可选择接近感应功能。
⑥ 与酒店管理系统、插卡取电联动，客人在前台Check in，相应客房的空调进入舒适模式运行；当客人插卡取电时，灯光自动调节为迎宾模式；当客人外出拔走取电卡时，客房走道灯延迟关闭，其它灯光全部关闭，空调调节为节能模式；管理员卡插卡时灯光调为清洁模式。客人在Check out后，中控系统对相应客房的温控面板进行初始化，空调关闭。
⑦ 房控系统：客房部的电脑可实时显示每个客房是否有紧急情况，或清扫请求，以提高客房服务的响应时间和准确性；前台的电脑可显示每个房间受控设备的运行状态，空调的温度；通过OPC接口酒店管理系统做数据交互，实现以上联动功能。
